Низковольтные распределительные устройства на токи до 6300 А

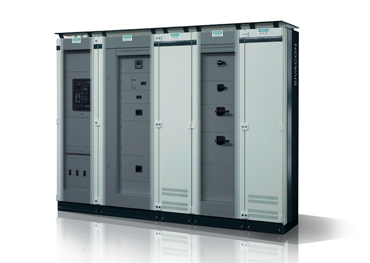

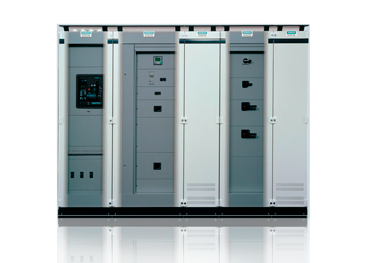

Шкафы НКУ на базе решения SivaconS4 Siemens предназначены для построения низковольтных систем распределения энергии, с установкой шкафов внутри помещения, для использования в инфраструктурном обеспечении административных зданий и зданий целевого назначения, в промышленности и в коммерческих зданиях. Концепция низковольтной системы энергораспределения характеризуется высоким уровнем безопасности для человека и оборудования.

Преимущества:

  • Конструкция шкафов состоит из крепкого стального каркаса и навесных боковых панелей. Имеются сборные комплекты шкафов под различные габариты, что даёт возможность построения систем шкафов различных размеров, под различные системы энергораспределения.
  • Надёжность конструкции каркаса обеспечивают болтовые соединения между его элементами. Использование профилей каркаса, оцинкованных по методу Сендзимира обеспечивает надёжность заземления каркаса и других элементов шкафа.
  • Габариты: высота каркаса до 2000 мм, высота цоколя 100 мм или 200 мм, ширина каркаса на выбор 350 мм, 400 мм, 600 мм, 800 мм, 850 мм, 1000 мм или 1200 мм, глубина каркаса на выбор 400 мм, 600 мм или 800 мм, четыре формы внутреннего разделения.
  • Различные варианты панелей могут иметь степени защиты (IP) следующих пределах: IP 30/31, IP 40/41, IP 55.
  • Благодаря использованию петель особой конструкции, двери шкафа могут открываться в обе стороны.
  • В шкафах могут использоваться различные типы шин, рассчитанные на номинальный ток 6300А или на ток короткого замыкания трансформаторов стандартных подстанций с различными вариантами подсоединения заземления нулевого проводника (TN-C, TN-S,IT, TT). В шкафах возможна установка каскадных (до 1600) и бескаскадных (до 2700 А) систем вертикальных шин.
